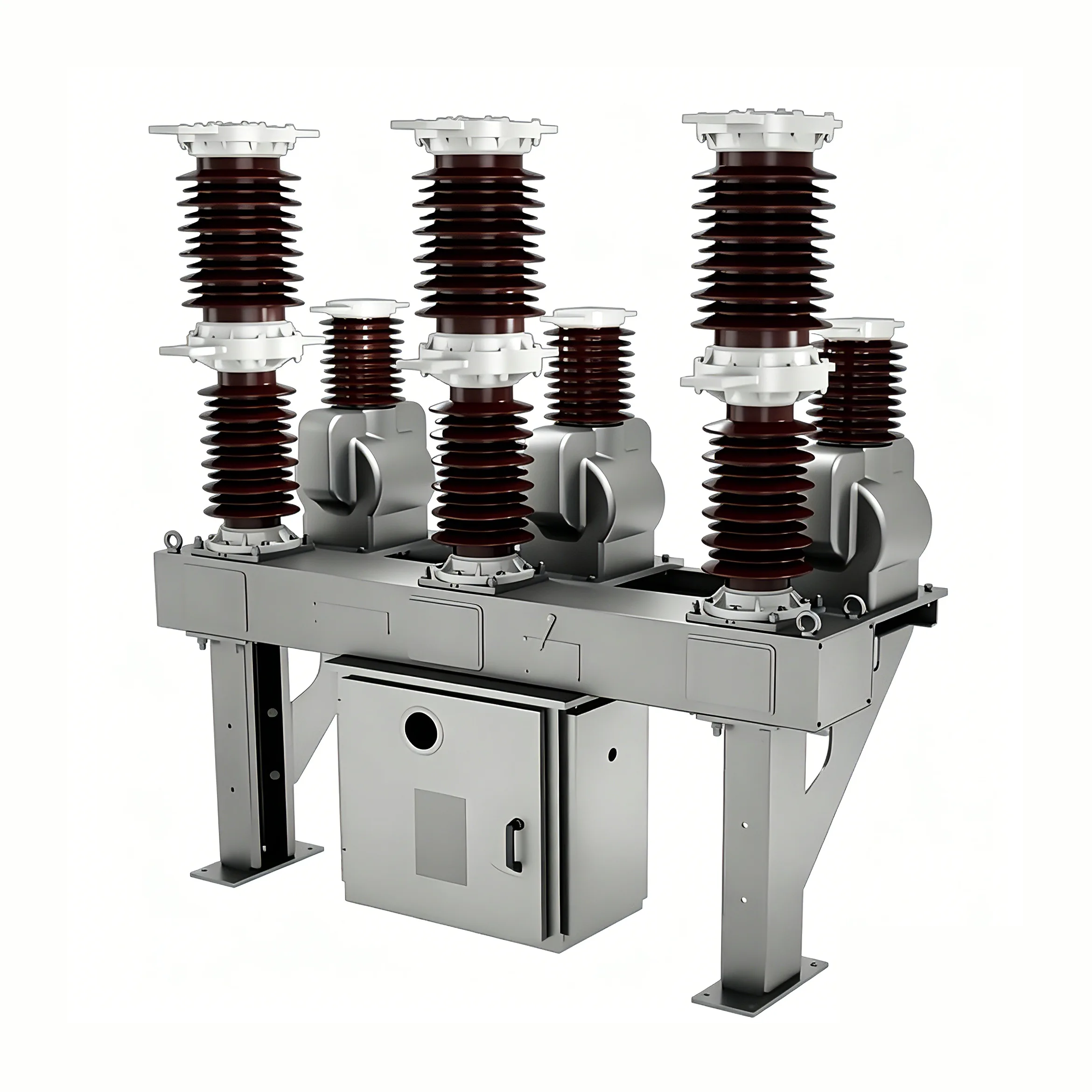

40.5kv Suis Recloser

Pemutus suis 40.5kv (selepas ini dirujuk sebagai "pemutus litar") ialah generasi baharu pemutus litar vakum luar yang dibangunkan oleh Youbian dengan memperkenalkan teknologi asing termaju dan menggabungkannya dengan ciri-ciri industri kuasa China. Terutamanya digunakan untuk sistem pengedaran luar 10-35kV dalam grid kuasa bandar dan luar bandar. Digabungkan dengan penggunaan arus beban, arus beban lampau, dan arus litar pintas, ia juga boleh digunakan dalam situasi lain yang serupa.

persekitaran kerja

Suhu persekitaran: -40 ℃ hingga 85 ℃

Perbezaan suhu harian: 25 ℃

Ketinggian: ≤ 2000m

Kelajuan angin tidak melebihi 35m/s

Tiada getaran keamatan biasa

Tiada gas atau media menghakis yang kuat (seperti asid, alkali, enap cemar, dll.)

Tahap pencemaran: IV

Suhu pengecasan: -40 ℃ hingga 85 ℃

Ciri-ciri

Recloser suis 40.5kv ialah produk reka bentuk yang dipertingkatkan yang mematuhi piawaian ANSI/IEC, dilengkapi dengan penggerak magnet, peranti hidup/mati (ACR jenis RCWE tidak mempunyai peranti penutup manual), 3 penderia arus, sehingga 3 penderia voltan, dan lebih banyak fungsi seperti keluk perlindungan (boleh diprogramkan), logik koordinasi (boleh diprogramkan, alat kawalan PC dan lain-lain), boleh diprogramkan, perisian dan lain-lain. Pengawal RWK352.

Penutup suis 40.5kv ialah penutup bertebat pepejal yang disalut dengan getah silikon dan tidak menggunakan pengedap gas SF6. Penutup semula ini mempunyai jarak rayapan yang tinggi dan tahap penebat yang lebih tinggi, sesuai untuk sistem sehingga paras 42kV, BIL200kV。

Penutup suis 40.5kV direka untuk tiga fasa AC 50/60Hz, dengan voltan terkadar 40.5kV, dan sesuai untuk alat suis voltan tinggi luaran. Terutamanya digunakan dalam grid kuasa bandar dan luar bandar, pencawang, dan sistem pengedaran perusahaan perindustrian dan perlombongan, untuk memecahkan arus beban, arus beban lampau, dan arus litar pintas. Disebabkan oleh prestasi istimewa pemutus litar vakum, ia amat sesuai untuk aplikasi yang memerlukan operasi yang kerap dan pengubahsuaian bebas minyak.

Model pemutus litar ini menggunakan struktur kutub yang diasingkan tiga fasa untuk memastikan kerosakan fasa tunggal tidak akan menyebabkan litar pintas tiga fasa. Ruang pemadam arka vakum terletak di dalam lengan penebat setiap fasa, menghapuskan risiko kerosakan litar pintas yang disebabkan oleh pemeluwapan. Penebat luaran pemutus suis 40.5kv diperbuat daripada resin epoksi luar atau bahan getah silikon yang diimport, yang mempunyai prestasi hidrofobisiti dan anti fouling yang sangat baik, menjadikannya sesuai untuk persekitaran luar dengan keperluan rintangan cuaca yang tinggi dan keadaan operasi yang keras. Pemutus litar mempunyai struktur keseluruhan yang padat, menduduki kawasan yang kecil, ringan, dan mudah dipasang. Bahagian dalam kotak diisi dengan minyak pengubah, tetapi tidak mengandungi gas heksafluorida sulfur, memenuhi keperluan transformasi bebas minyak dan perlindungan alam sekitar.

Piawaian produk

Pemutus litar ini mematuhi piawaian berikut: GB1984: Pemutus litar voltan tinggi; GB/T11022: Keperluan Teknikal Am untuk Alat Suis Voltan Tinggi dan Peralatan Kawalan; JB3855:3.6~40.5kV Luar AC Voltan Tinggi Pemutus Litar Vakum DL/T403:12~40. Spesifikasi Teknikal untuk Memesan Pemutus Litar Vakum Voltan Tinggi AC 5kV IEC56: Pemutus Litar Voltan Tinggi AC
