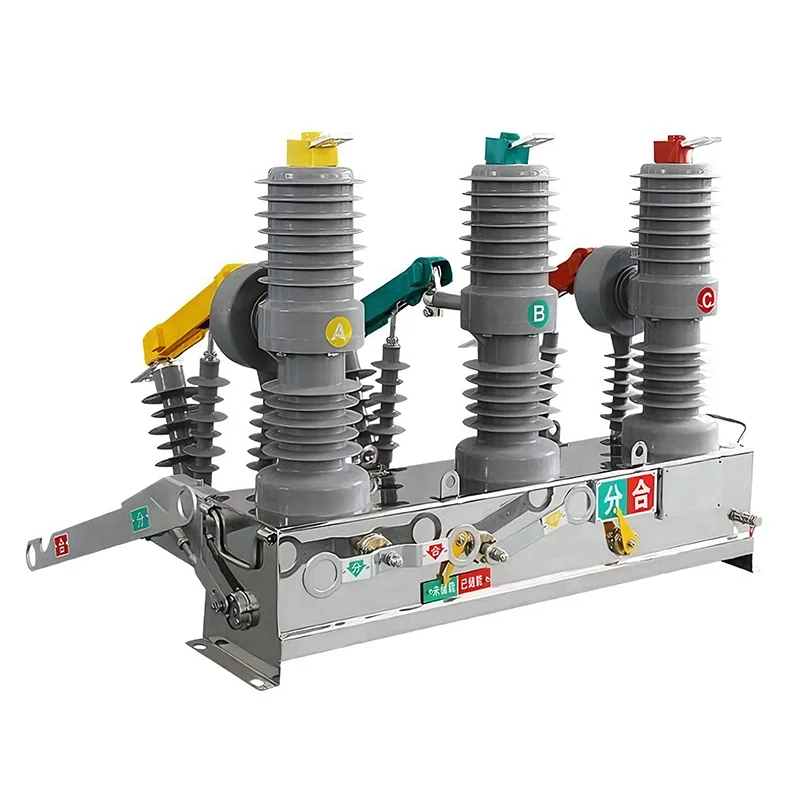

Pemutus Litar Vakum 11 KV

Di Youbian, reka bentuk kami tertumpu pada piawaian berkadar 12kV bagi Pemutus Litar Vakum 11 kV, yang meliputi dan mengoptimumkan keperluan prestasi grid kuasa 11 kV secara menyeluruh. Tidak seperti teknologi lama, pemutus litar ini bergantung pada persekitaran vakum yang tinggi untuk memadamkan arka, dengan itu menstabilkan grid kuasa dan memastikan keselamatan kakitangan.

Fahami teknologi vakum teras

"Vakum" dalam Pemutus Litar Vakum 11 Kv merujuk kepada persekitaran di dalam ruang pemadam arka vakum (biasanya dirujuk sebagai botol vakum). Ini adalah teras sistem. Oleh kerana kekuatan dielektriknya yang unggul (keupayaan penebat) berbanding udara atau minyak, vakum boleh mencapai jurang sentuhan yang lebih kecil dan menahan voltan tinggi.

Apabila Pemutus Litar Vakum 11 Kv kami beroperasi, pemisahan sentuhan berlaku di dalam ruang vakum yang dimeterai secara kekal. Oleh kerana ketiadaan molekul gas, hampir tiada apa-apa untuk mengekalkan arka, sekali gus mencapai pengasingan kesalahan yang cepat.

Peranan ruang pemadam arka vakum dalam pemadam arka

Proses pemadaman arka peralatan kami adalah tepat dan serta-merta. Berikut ialah reka bentuk kami untuk melaksanakan prinsip kerjanya:

1. Pemisahan kenalan: Apabila kerosakan dikesan, kenalan akan berpisah.

2. Arka wap logam: Disebabkan oleh wap logam dalam bahan sentuhan, arka akan terbentuk secara ringkas.

3. Resapan pantas: Disebabkan persekitaran vakum, wap logam akan mengembang dan meresap pada kelajuan yang sangat pantas.

4. Pemutus litar silang sifar: Apabila arus melintasi sifar buat kali pertama, arka terpadam disebabkan oleh kadar pemulihan kekuatan dielektrik yang lebih cepat daripada kelajuan di mana voltan meningkat dan menghidupkan semula arka.

Perbezaan antara pemutus litar vakum dan pemutus litar minyak/gas tradisional

Kami menyokong beralih kepada teknologi vakum kerana ia menghapuskan tanggungjawab alam sekitar dan penyelenggaraan yang berkaitan dengan pemutus litar minyak atau gas lama. Berikut membandingkan mengapa pemutus litar mesra alam adalah pilihan yang lebih baik untuk infrastruktur moden.

Pemutus Litar Vakum (VCB) Pemutus Litar Minyak/Udara

Keupayaan pemadaman arka: minyak vakum sederhana/tinggi (tertutup) atau udara termampat

Penyelenggaraan: Sangat jarang (pengedap seumur hidup) tinggi (penggantian minyak, sesentuh pembersihan)

Risiko kebakaran: Tiada (tiada minyak dan tiada SF6) Tinggi (minyak mudah terbakar)

Hayat perkhidmatan: Panjang (20-30 tahun) Pendek (penuaan dengan penggunaan)

Saiz: Modular padat/besar

Kesan Alam Sekitar: Perlindungan Alam Sekitar/Risiko Kebocoran Minyak atau Pelepasan SF6

Dengan mengguna pakai teknologi vakum, Pemutus Litar Vakum 11 Kv kami bukan sahaja lebih selamat, tetapi juga mengurangkan kos operasi dengan ketara sepanjang keseluruhan kitaran hayat peralatan.

Parameter voltan dan arus yang diberi nilai

Walaupun peranti ini digunakan dalam rangkaian bekalan kuasa 11kV, voltan terkadar Pemutus Litar Vakum 11kV ialah 12kV untuk memastikan margin keselamatan yang diperlukan. Arus berterusan yang dinilai menentukan kapasiti beban yang boleh ditahan oleh pemutus litar semasa operasi biasa. Kami menawarkan konfigurasi yang fleksibel untuk memenuhi keperluan beban tertentu:

Nilai semasa 630A: sesuai untuk penyuap pengedaran standard dan beban industri kecil.

1250A hingga 1600A: Direka khusus untuk talian masuk utama dan jentera industri berat.

Penyesuaian: Nilai undian yang lebih tinggi boleh disediakan berdasarkan konfigurasi gear suis tertentu.

Kapasiti dan pematuhan pemutus litar pintas

Pemutus sambungan yang selamat bagi kerosakan adalah fungsi paling kritikal bagi mana-mana pemutus litar vakum. Pemutus Litar Vakum 11 Kv kami mempunyai kapasiti pemutus litar pintas 20kA hingga 31.5kA, memastikan keupayaan untuk membersihkan arus kerosakan besar dengan serta-merta tanpa merosakkan peralatan hiliran.

Kami mematuhi piawaian pembuatan global dengan tegas. Setiap unit dilengkapi dengan pemutus litar vakum (VCB) yang mematuhi piawaian IEC 62271-100, memastikan ketekalan dalam prestasi di kalangan penyelam.
