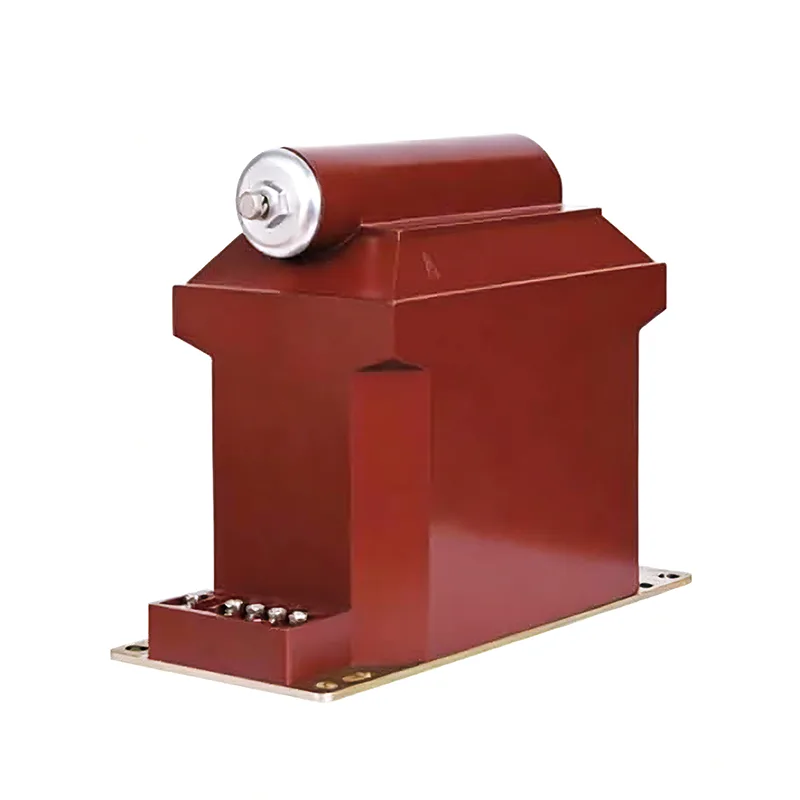

Pengubah Voltan 33 kV

Pengubah voltan 33 kV tahan lama Youbian menggunakan teknik penggulungan dan perisai khas untuk gegelung primer dan sekunder untuk meningkatkan pengagihan tegasan voltan. Setiap gegelung dilindungi dengan teliti dengan filem poliester untuk memberikan dielektrik yang tinggi antara lapisan. Pasang struktur belitan yang telah siap dan teras besi gelang dua pada bingkai sokongan.

Langkah berjaga-berjaga

1. Sebelum digunakan, pengubah voltan 1.33 kV mesti menjalani ujian dan pemeriksaan mengikut item yang ditetapkan dalam peraturan. Contohnya, pengukuran kekutuban, kumpulan sambungan, goncangan penebat, jujukan fasa nuklear, dsb.

2. Pendawaian pengubah voltan hendaklah memastikan ketepatannya. Penggulungan utama hendaklah disambungkan selari dengan litar yang diuji, dan penggulungan sekunder hendaklah disambung selari dengan gegelung voltan alat pengukur yang disambungkan, peranti perlindungan geganti atau peranti automatik. Pada masa yang sama, perhatian harus diberikan kepada ketepatan polariti.

3. Kapasiti beban yang disambungkan ke sisi sekunder pengubah voltan 33 kV harus sesuai, dan beban yang disambungkan ke sisi sekunder pengubah voltan tidak boleh melebihi kapasiti undiannya, jika tidak, ia akan meningkatkan ralat pengubah dan menjadikannya sukar untuk mencapai ketepatan pengukuran.

4. Litar pintas tidak dibenarkan pada bahagian kedua pengubah voltan 4.33 kV. Oleh kerana impedans kecil di dalam pengubah voltan, jika litar sekunder litar pintas, arus besar akan berlaku, yang akan merosakkan peralatan sekunder dan bahkan membahayakan keselamatan diri. Transformer voltan boleh dilengkapi dengan fius pada bahagian sekunder untuk melindungi diri mereka daripada kerosakan yang disebabkan oleh litar pintas sisi sekunder. Di mana boleh, fius juga harus dipasang pada bahagian utama untuk melindungi grid kuasa voltan tinggi daripada membahayakan keselamatan sistem primer akibat kerosakan pada belitan voltan tinggi atau wayar plumbum pengubah.

5. Untuk memastikan keselamatan orang ramai apabila bersentuhan dengan alat pengukur dan geganti, penggulungan sekunder pengubah voltan mesti mempunyai titik pembumian. Kerana selepas pembumian, apabila penebat antara belitan primer dan sekunder rosak, ia boleh menghalang voltan tinggi daripada membahayakan keselamatan diri dalam instrumen dan geganti.

6. Bahagian kedua pengubah voltan tidak boleh litar pintas.

Untuk penebat dan perlindungan, komponen secara automatik tekanan vakum yang dibuang ke dalam resin epoksi sikloalifatik hidrofobik (HCEP). Bahan HCEP mempunyai trajektori arka yang sangat baik, rintangan ozon dan ultraviolet, sambil mengekalkan kekuatan fizikal. Sifat permukaan hidrofobik HCEP memastikan prestasinya yang sangat boleh dipercayai dalam persekitaran lembap, lembap atau tercemar.

Boleh digunakan untuk saluran pengedaran 35KV, lombong arang batu, loji janakuasa, kereta api dan kilang.

Pengubah voltan 33 kV dengan ketat mematuhi IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13。

permohonan

Kereta api;Lombong arang batu; Meter kuasa; loji kuasa; Meter tenaga elektrik; Stesen kuasa; Alat suis voltan sederhana; Syarikat minyak dan gas; Kotak Agihan Kuasa; Sistem pengagihan kuasa; Kabinet bertebat udara; Kabinet rangkaian cincin; Alat pengukur; Biro Elektrik; Penganalisis kualiti kuasa voltan sederhana; Perusahaan industri dan perlombongan;

ciri

Berat: 50KG;

Hayat perkhidmatan: 30 tahun;

Bahan: Resin epoksi (HCEP);

Voltan berkadar sehingga 36 kV;

Tahap ketepatan: 0.2 0.5 6P 3P;

Aplikasi dalaman 33KV 35KV 36KV;

Reka bentuk pengubah voltan tiang tunggal;

Keluaran haba terhad (VA): 300VA/600VA;

Struktur yang munasabah, struktur yang kukuh;

Nisbah voltan terkadar: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

Kadar Penebat Asas (BIL) sehingga 200 kV;

Litar pintas dan rintangan haba yang sangat baik;
