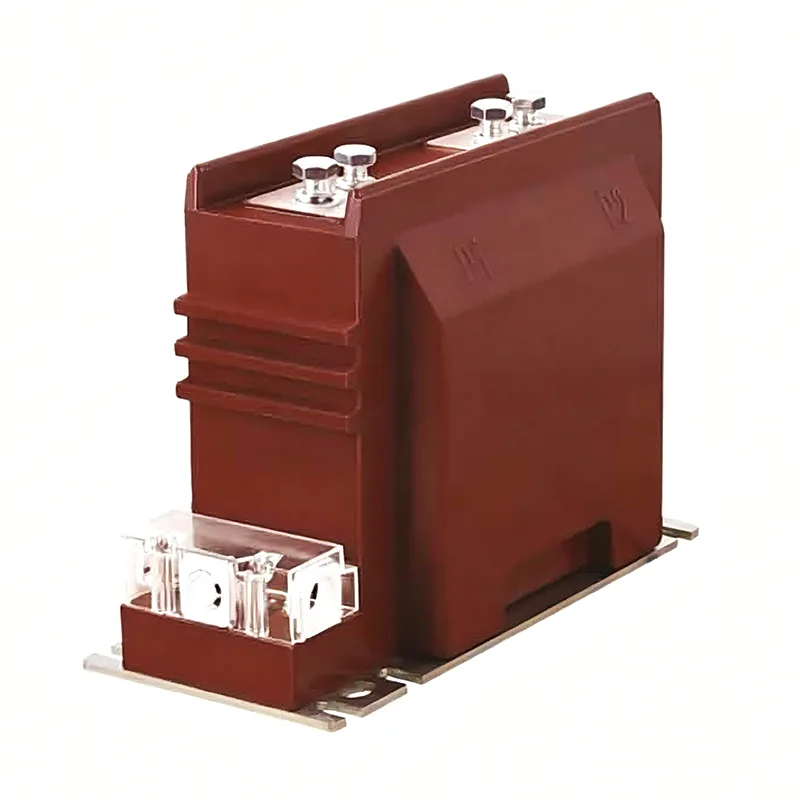

Pengubah Arus 11 Kv

Pengubah Arus 11 Kv berkualiti tinggi Youbian memainkan peranan dalam penukaran semasa dan pengasingan elektrik. Arus dalam talian penjanaan kuasa, transformasi, penghantaran, pengedaran dan penggunaan sangat berbeza-beza, antara beberapa amper hingga puluhan ribu amper. Untuk kemudahan pengukuran, perlindungan dan kawalan, adalah perlu untuk menukar kepada arus yang agak seragam. Di samping itu, voltan pada talian biasanya tinggi, dan pengukuran langsung sangat berbahaya. Dahu Electric dengan hormatnya menjemput anda ke kilang kami untuk membeli transformer arus 11 kV yang terkini, terlaris, mampu milik dan berkualiti tinggi. Kami berharap dapat bekerjasama dengan anda.

Model Transformer Arus 11 Kv

Huruf pertama: L - pengubah semasa

Huruf kedua: A - melalui gaya dinding; Jenis tiang Z; Jenis M-busbar; D - Jenis pusingan tunggal; V - struktur terbalik; J - Urutan sifar

Untuk tujuan pengesanan pembumian; W - Anti pencemaran; R - Jenis penggulungan kosong

Huruf ketiga: Z - jenis tuangan resin epoksi; C - Penebat seramik; Q - Medium terlindung gas; W - Khas untuk perlindungan mikrokomputer

Huruf keempat: B - dengan tahap perlindungan; C - Perlindungan pembezaan; Tahap D-D; Q - Jenis dipertingkatkan; J - ZG Dipertingkat

Digit kelima: Nombor siri produk tahap voltan

Asas pemilihan

voltan terkadar

Voltan terkadar pengubah semasa hendaklah lebih besar daripada voltan terkadar garis titik pemasangan.

nisbah transformasi

Setiap orang harus mengira IC semasa berdasarkan beban dan memilih nisbah pengubah semasa. Terdapat pelbagai spesifikasi untuk nisbah arus terkadar bagi bahagian utama pengubah arus (seperti 20, 30, 40, 50, 75, 100, 150, 2 × a/C), dan arus undian bagi sisi sekunder biasanya 1A atau 5A. Antaranya, 2 × a/C menunjukkan bahawa terdapat dua nisbah arus untuk produk yang sama, yang boleh dicapai dengan menukar kaedah pendawaian kepingan penyambung produk. Apabila disambung secara bersiri, nisbah arus ialah a/c, dan apabila disambung secara selari, nisbah arus ialah 2 × a/C. Secara amnya, pemilihan nisbah penukaran semasa untuk mengukur pengubah arus harus memastikan bahawa arus undian mereka I1n tidak kurang daripada arus beban dalam talian (iaitu, IC yang dikira). Jika arus pengiraan beban dalam talian ialah 350A, nisbah penukaran pengubah semasa hendaklah dipilih sebagai 400/5. Untuk memastikan keperluan ketepatan Transformer Arus 11 Kv yang digunakan untuk perlindungan, nisbah transformasi boleh dipilih untuk menjadi lebih besar.

Prinsip pemilihan tahap ketepatan: Tahap ketepatan pengubah semasa yang digunakan untuk pengebilan dan pemeteran tidak boleh lebih rendah daripada tahap 0.5; Ammeter yang digunakan untuk memantau magnitud arus beban dalam setiap litar masuk dan keluar hendaklah menggunakan pengubah arus aras 1.0-3.0. Untuk memastikan ralat ketepatan tidak melebihi nilai yang ditentukan, beban sekunder (volt ampere) pengubah semasa secara amnya disahkan, dan beban sekunder S2 pengubah tidak lebih besar daripada beban undian S2n, supaya ketepatan yang dipilih dapat dijamin. Formula pengesahan ketepatan: S2 ≤ S2n.
