Pengubah Arus 10 KV

Mengapakah pengubah arus 10 kV tahan lama Youbian menjadi "mata" sistem pengedaran? Kerana dalam sistem pengagihan 10kV, transformer semasa adalah peralatan teras untuk memastikan keselamatan dan pengukuran tepat grid kuasa. Mereka seperti "mata" sistem kuasa, menukar voltan tinggi dan arus besar kepada voltan rendah dan arus kecil dalam perkadaran, memberikan isyarat yang stabil untuk pengukuran, perlindungan dan pemantauan.

Adakah anda bermasalah dengan pemilihan yang sukar, kualiti yang tidak stabil dan bekalan yang tertangguh? Adakah anda memerlukan pengubah semasa yang serasi dengan suis 10kV dan unit utama gelang, dan memenuhi keperluan pemeteran dan perlindungan? Lihatlah pengubah arus 10 kV Youbian, ia pasti memenuhi jangkaan anda.

Pengenalan Teras Produk

2.1 Definisi Produk dan Peranan Teras

Pengubah arus (CT) 10 kV ialah peralatan penukaran arus voltan tinggi yang sesuai untuk paras voltan 10kV, kepunyaan sejenis pengubah elektromagnet. Fungsi terasnya adalah untuk menukar arus tinggi pada bahagian voltan tinggi (seperti 100A, 200A, 600A, dsb.) menjadi arus sekunder standard 5A atau 1A pada nisbah transformasi tetap, mencapai pengasingan elektrik antara sistem voltan tinggi dan pengukuran voltan rendah dan litar perlindungan, sambil menyediakan isyarat arus yang tepat untuk pemeteran tenaga, pemeteran tenaga dan perlindungan.

2.2 Struktur Produk dan Ciri-ciri Teknikal

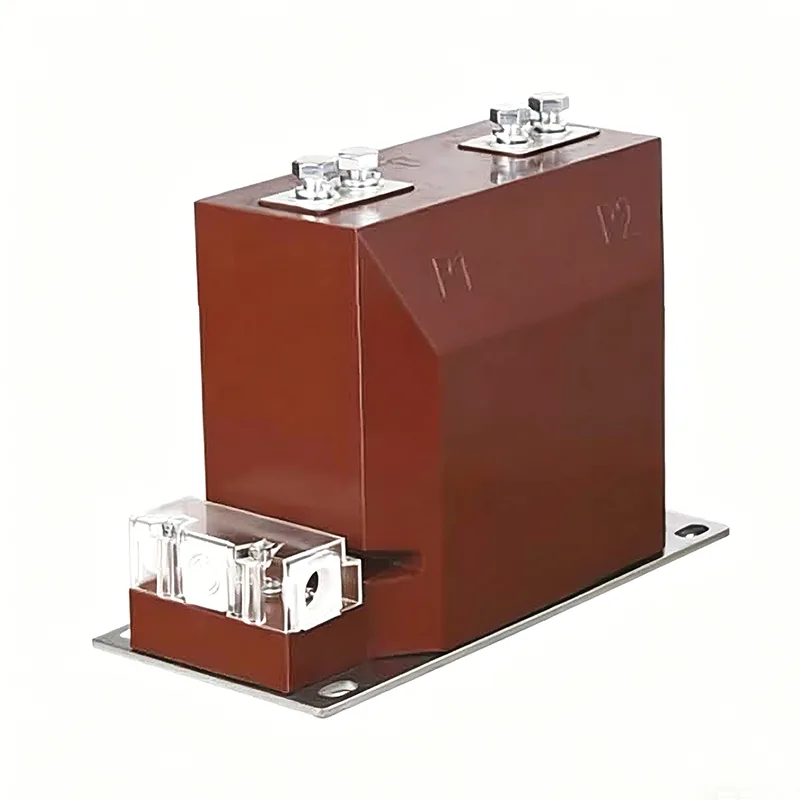

Pengubah arus 10 kV ini menggunakan struktur penebat tuangan resin epoksi tertutup sepenuhnya, dengan cangkang resin epoksi coklat sebagai badan utama. Terminal P1/P2 penggulungan primer dibawa keluar dengan bar tembaga, dan belitan sekunder dikeluarkan melalui kotak simpang lutsinar. Bahagian bawah dilengkapi dengan plat pelekap keluli tahan karat, yang serasi dengan saiz pemasangan suis standard.

Struktur yang dituangkan sepenuhnya adalah bebas minyak, tidak mempunyai jurang udara, kalis lembapan, anti fouling, dan kalis letupan, dan boleh beroperasi secara stabil dalam persekitaran yang keras antara -40 ℃ hingga + 40 ℃ tanpa memerlukan penyelenggaraan harian;

Youbian menyokong pelbagai tahap ketepatan seperti 0.2S dan 0.5 untuk pengukuran, 5P10 dan 10P10 untuk perlindungan, memenuhi keperluan pengukuran dan perlindungan bagi senario yang berbeza;

Boleh menyesuaikan pelbagai nisbah seperti 5/5~3000/5A, sesuai untuk pelbagai spesifikasi semasa sistem pengedaran 10kV;

Teras besi diperbuat daripada kepingan keluli silikon berkualiti tinggi, dan susun atur penggulungan adalah munasabah, berkesan mengurangkan pengaruh kemagnetan sisa dan memastikan ketepatan pengukuran di bawah impak arus yang tinggi;

Reka bentuk struktur bersepadu, saiz padat, dipasang terus dalam suis 10kV, unit utama cincin, dan pencawang jenis kotak, menjimatkan ruang kabinet.

Kelebihan teras produk

Daripada pemilihan bahan teras besi, penggulungan kepada tuangan resin epoksi, setiap proses pengubah arus pelindung 10kV dengan ketat mengikut piawaian kebangsaan GB 1208-2006 "Pengubah Semasa". Sebelum meninggalkan kilang, 100% ralat nisbah transformasi, ralat sudut, voltan tahan penebat, kenaikan suhu dan ujian komprehensif lain dijalankan untuk mengelakkan produk yang tidak layak daripada meninggalkan kilang;

Untuk keadaan kerja khas seperti ketinggian tinggi, kelembapan tinggi dan arus tinggi, tahap penebat khas, nisbah transformasi dan dimensi pemasangan boleh disesuaikan untuk memenuhi keperluan peribadi pelanggan;

Pengubah arus 10 kV diperbuat daripada resin epoksi berkualiti tinggi dan kepingan keluli silikon yang diimport, yang anti-penuaan dan tahan korona, dengan hayat perkhidmatan lebih daripada 30 tahun, dan boleh mendapat manfaat daripada pemasangan sekali seumur hidup;

Penggulungan sekunder direka bentuk dengan perlindungan litar terbuka untuk mengelakkan voltan tinggi daripada membahayakan peralatan dan keselamatan kakitangan, dengan mematuhi peraturan keselamatan sistem kuasa.

Permohonan

Pemeteran tenaga pencawang 10kV, bilik agihan, dan pencawang jenis kotak menyediakan data yang tepat untuk penyelesaian bil elektrik;

Perlindungan arus lebih, perlindungan pecah cepat, dan perlindungan pembezaan suis 10kV dan unit utama gelang memastikan tersandung pantas sekiranya berlaku kerosakan grid kuasa;

Pemantauan masa nyata status operasi grid kuasa melalui sistem automasi rangkaian pengedaran dan pemantauan semasa grid pintar;

Sistem pengagihan kuasa 10kV di kilang, lombong dan pusat data memastikan keselamatan tenaga elektrik pengeluaran perindustrian;

Sistem bersambung grid 10kV bagi loji kuasa fotovoltaik dan projek kuasa angin adalah sesuai untuk keadaan kerja khas penjanaan tenaga baharu.

Kes kekuatan dan kerjasama syarikat: Kekuatan menempa kualiti, perkhidmatan memenangi kepercayaan

Zhejiang Dahu Electric Co., Ltd. ialah syarikat penyelidikan dan pembangunan transformer profesional, pengeluaran dan jualan di China. Ia terletak di Zon Perindustrian Xiangyang, Bandar Yueqing, Wilayah Zhejiang, yang dikenali sebagai ibu kota peralatan elektrik di China, dengan pengangkutan yang mudah dan kemudahan sokongan industri yang lengkap. Syarikat itu memberi tumpuan kepada pengeluaran pengubah arus dan pengubah voltan dengan tahap voltan seperti 10kV dan 35kV. Ia mempunyai barisan pengeluaran tuangan resin epoksi termaju dan makmal ujian komprehensif di China. Ia telah menubuhkan sistem pengurusan kualiti ISO9001 dan sistem pengurusan alam sekitar ISO14001. Produknya telah lulus ujian dan pensijilan institusi berwibawa nasional dan dieksport ke banyak negara dan wilayah seperti Asia Tenggara, Timur Tengah dan Afrika.

Syarikat sentiasa berpegang kepada falsafah perniagaan "teknologi terkemuka, berorientasikan manusia", mengambil kualiti produk sebagai kehidupan perusahaan, melabur secara berterusan dalam penyelidikan dan pembangunan, terus mengoptimumkan prestasi produk, dan menyediakan pelanggan dengan penyelesaian peralatan kuasa yang kos efektif.
